Les arrête-flamme LupiAugusto sont conçus et testés conformément au standard EN.12874. Pendant la phase de remplissage d’un reservoir la soupape de respiration ou un évent dischargent des vapeurs de qui peuvent s’enflammer pour cause accidentelle. Le réservoir doit être protégé pour empêcher la propagation du feu à l’intérieur. A cet effet, les arrêtes-flamme sont installés entre la soupape de respiration et le réservoir. Les arrêtes-flammes ne peuvent pas éteindre le feu, mais ils arrêtent la propagation des flammes en donnant le temps nécessaire à l’activation de systèmes fixes et mobiles de refroidissement.
Les arrête-flamme ont trois caractéristiques:
- Éteindre les flammes qui traversent
- Résister et dissiper la chaleur générée par les flammes
- Résister à l’onde de choc générée par l’explosion à l’extérieur.

ARRÊTE-FLEMME DE BOUT DE LIGNE

SERIE 421.1 Arrête-flamme de deflagration de bout de ligne pour gas du gropement IIA, pression de projet 0.5 Bar, temperature de projet 120°C, temperature maximale d’utilisation 60°C.
L’element coupe-feu est realisé avec un filtre en acier inoxydable SS316L placé dans un récipient en aluminium qui peut être detaché pour les operations d’entretien.
Ils sont realisés en aluminium dans les diametres de 2” à 12” avec brides Ansi 150#FF ou UNI PN10/16 FF.

421.1 arréte-flamme de deflagration de bout de ligne en aluminium

SERIE 426.1 Arrête-flamme de deflagration de bout de ligne pour gas du gropement IIA avec chapeau de protection.

426.1 arrête-flamme de deflagration de bout de ligne pour gas du groupement IIA avec chapeau de protection

SERIE 428.2 Arrête-flamme de deflagration de bout de ligne pour gas du gropement IIA, pression de projet 10Bar, temperature de projet -120/210°C, temperature maximale d’utilisation 60°. L’element coupe feu est realisé en acier inoxydable en SS316L placé dans un récipient en SS316L, qui peut être detaché pour les operations d’entretien. Ils sont realisés avec le corps en acier, SS304L, SS316L, dans les diametres de 2” à 12” avec connections à sauder.

428.2 arrête-flamme de deflagration de bout de ligne PED à souder

SERIE 431.2 Arrête-flamme de deflagration de bout de ligne pour gas du groupement IIA, pression de projet 0.5Bar, temperature de projet -20/120°C, temperature maximale d’utilisation 60°C. L’element coupe feu est realisé en qcier inoxydable SS316L placé dans un recipient qui peut être detaché pour les operations d’entretien. Les connections sont realisées avec brides libres en aluminium ANSI 150#RF ou UNI PN10/16FF. Ils sont conçus pour être utilisés avec les soupapes de respiration sèrie 300.2.

431.2 arrête flamme de bout de ligne avec brides libres

SERIE 432.2 Arrête-flamme de deflagration de bout de ligne pour gas du groupement IIA, pression de projet 0.5Bar, temperature de projet -20/120°C, temperature maximale d’utilisatione 60°C. Les connections sont realisées avec brides ANSI 150#RF ou UNI PN10/16FF.

432.2 arrête-flamme de deflagration de bout de ligne

SERIE 433.2 Arrête-flamme de deflagration de bout de ligne avec chapeau pour gas du groupement IIA, pression de projet 0.5Bar, temperature de projet -20/120°C, temperature d’utilisation maximale 60°C. L’element coupe feu est realisé en qcier inoxydable SS316L placé dans un recipient qui peut être detaché pour les operations d’entretien.
Ils sont realisés avec le corps en acier inoxydable AISI304 ou AISI316L dans le diametres de 2” à 12”. Les connections sont realisées avec brides libres ANSI 150#RF ou UNI PN10/16FF en aluminium.

433.2 arrête-flamme de deflagration de bout de ligne ATEX EN.12874 Ex-GIIA avec chapeu

SERIE 434.2 Arrête-flamme de deflagration de bout de ligne avec chapeau pour gas du groupement IIA, pression de projet 0.5Bar, temperature de projet -20/120°C, temperature d’utilisation maximale 60°C. Même construction de la serie 433.2 avec brides fixes ANSI 150#RF ou UNI PN10/16FF.

434.2 arrête-flamme de bout de ligne ATEX EN.12874 Ex-GIIA avec chapeau brides fixes

ARRÊTE FLAMME DE LIGNE

Les arrête flamme de ligne peuvent être installés au milieu d’une una conduite et à une distance comprise entre 50 fois le diametre nominale de la source de flamme. Ils sont prjecté pour avoir une trés haute resistance mechanique pour resister à la pression causée par la deflagration dans la canalisation.

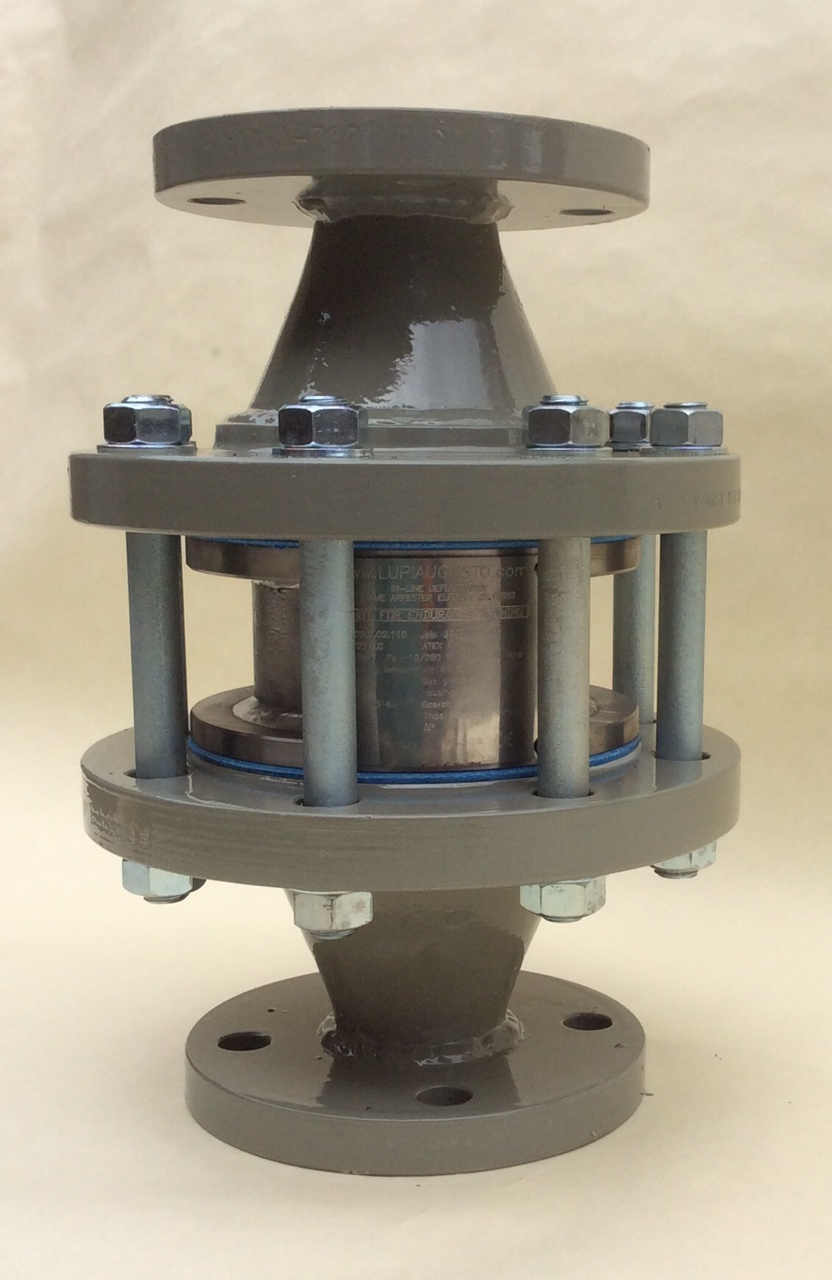

SERIE 422.2 Arrête flamme de deflagration de ligne pour gas du groupement IIA. Pression de projet 10Bar, temperature de projet -10/250°C, temperature maximale de travail 60°C. Ils sont realisés avec le corps en acier carbon ou en acier inoxydable AISI304 ou AISI316L dans le diametres de 2” à 24”. Les connections sont realisées avec brides ANSI 150#RF .
